دستگاه برش لیزری ژنراتور جریان سریع برای ساخت دیبرد

دستگاه برش لیزری ژنراتور جریان سریع برای ساخت دیبرد

دستگاه برش لیزری ژنراتور سریع جریان

دستگاه برش لیزری Dieboard

دستگاه حکاکی لیزری Co2 1000w

محل منبع:

نانجینگ، چین

نام تجاری:

DIAMOND

گواهی:

CE, ISO 9002

شماره مدل:

DH-2512-2200T

با ما تماس بگیرید

درخواست نقل قول
جزئیات محصول
نام محصول:
دستگاه برش لیزری
کاربرد:
برش دیبرد
منبع لیزر:
ژنراتور جریان سریع
قدرت لیزر:
1000W/1500W/2200W
منطقه برش موثر:
2500x1250mm/1850x1250mm/1500x1850mm
گاز استفاده شده:
CO2، نیتروژن، هلیم
ضخامت تخته سه لا:
حداکثر 50 میلی متر
دقت برش:
+/- 0.05mm/m
سیستم کنترل:
کارت کنترل متحرک/سیستم NC PA
سیستم انتقال:
راهنمای پیچ THK ژاپن
سیستم رانندگی:
درایور سروو محور X،Y،Z یاسکاوا ژاپن
پشتیبانی از فرمت طراحی:
DXF
برق:
380V/415V، 50/60Hz، 3 فاز
سیستم خنک کننده:
چیلر قدرتمند
اندازه ماشین:
2520mm*5850mm*2035mm
وزن:
5500 کیلوگرم
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
USD 64000 - 88800/SET
جزئیات بسته بندی
جعبه تخته سه لا، 1 ست ماشین نیاز به 1X40HQ
زمان تحویل
40 روز
شرایط پرداخت
T/T، L/C، Western Union، MoneyGram
قابلیت ارائه
2 ست در ماه
توضیحات محصول

دستگاه برش لیزری برای ساخت دیبرد



سری محصولات دستگاه برش لیزری:



1. ماشین ابزار از طراحی ساختار دروازه ای استفاده می کند که باعث پایداری و اطمینان بیشتر ماشین ابزار می شود و اندازه کوچکی دارد.



2. دستگاه برش لیزری سوئیچینگ اتوماتیک فلزی و غیر فلزی، واقعاً یک دستگاه را برای استفاده های متعدد درک می کند.



3. استفاده از پیچ توپ دقیق و راهنمای خطی به عنوان عناصر انتقال، دقت بالا، سرعت سریع، حداکثر سرعت در حال اجرا (بدون بار) 24 متر در دقیقه، دقت موقعیت یابی ± 0.03 میلی متر / متر، دقت موقعیت یابی مجدد 0.01 میلی متر.



4. با استفاده از سیستم کنترل عددی ویژه لیزر PA، ترکیب لیزر و سیستم کنترل ماشین ابزار در یک.با توسعه HMI، CNC و PLC، با توجه به پیشرفته ترین روش در جهان، با استفاده از WINDOWS به عنوان پلت فرم عملیاتی، برش لیزر گرا به طور مستقل توسعه یافته است. توابع عملیات لیزر، کتابخانه فرآیند برش متخصص، تشخیص از راه دور و سایر عملکردها.





دستگاه برش لیزری مدل:HY-2512-S2200

  1. پارامترهای فنی مرتبط با این مدل:

حداکثراندازه برش

2500×1250 میلی متر
محور X 2550 میلی متر
محور Y 1250 میلی متر
محور Z 100 میلی متر

دقت موقعیت محور X و Y

0.03±/m میلی متر
دقت تکرار موقعیت X و Y ± 0.02/m میلی متر
حداکثر جدولسرعت حرکت 24 متر در دقیقه
ژنراتور قدرت متفاوت
راه حرکت دستگاه نوع دروازه ای ثابت، ساختار نور مخلوط
راه رانندگی توپ پیچ دقیق + راهنمای خطی
حفاظت ایمنی حفاظت کاملاً محصور از ناحیه برش

با محافظ ایمنی جامع اینترلاک

سیستم CNC PA

وارداتی از آلمان (نه لیزر هانس ساخت چین)

حفاظت از ضربه سر برش

از مکانیسم محور Z محافظت کنید

دیگران

دود و گرد و غبار اگزوز
چرخ دستی جمع آوری ضایعات
کابینت کنترل برقی در برابر گرد و غبار و رطوبت آب بندی شده است
روشنایی محل کار
نوار هشدار کار
توابع توسعه یافته رابط های نرم افزاری و سخت افزاری عمومی برای تولید هوشمند بعدی در نظر گرفته شده است

روش نصب لیزر

درست شد
  1. لیست پیکربندی دقیق دستگاه
قاب تخت

جوشکاری پراکنده، کل کوره بازپخت.

سیستم CNC

سیستم CNC لیزر PA آلمانی با کارایی بالا

ترکیب بندی:

(1) با صفحه نمایش تخت رنگی 15 اینچی

(2) عملکرد تنظیم فاصله داخلی

(3) تابع خواندن پیشخوان تطبیقی

(4) فناوری تنظیم تطبیقی ​​پیشرفته

(5) عملکرد کنترل انرژی لیزر

درایو سروو یاسکاوا
پیچ زمین دقیق سیستم روغنکاری و حفاظت آب بندی ریل THK ژاپن
راهنماهای خطی راهنمای توپ خطی دقیق ژاپن THK
یاتاقان

بلبرینگ های زاویه رانش دقیق NSK ژاپن

سر برش لیزری طراحی مستقل با عملکرد ویژه برای افزایش طول عمر لنز فوکوس
قطعات پنوماتیک

SMC وارداتی، Airtac

ترکیب بندی:

(1) شیر کاهش فشار

(2) دریچه گاز، شیر چک، شیر توپ

(3) رله فشار

(4) سیلندر

(5) شیر برقی

(6) سه قطعه اصلی پنوماتیک

سه سیستم تبدیل خودکار گاز، به طور مستقیم توسط کتابخانه فرآیند، سیستم برش فشار بالا کنترل می شود



تکنیک لیزرویژگی های کالری:

1) واحد گاز پیشرفته برای تنظیم خودکار مقدار گاز مخلوط شده از طریق برق و سپس جریان به ناحیه بافر و سپس وارد شدن به حفره استفاده می شود.دارای شارژ سریع، پمپاژ سریع و شرایط خورشیدی.



2) پایداری حرارتی عالی طراحی حفره رزونانس از تمام لنزهای موجود در حفره محافظت می کند و عمر لنز را طولانی تر می کند و قدرت لیزر و پایداری حالت را تضمین می کند.علاوه بر این، حفره دارای ساختار ساده، تراز آسان و ضریب ایمنی بالا است.



3) کلیه عملکردهای لیزر از جمله برنامه نویسی ژنراتورهای پالس، تغییر فشار حفره و نگهداری روزانه توسط نرم افزار رابط انجام می شود که کار با آن آسان است.اکنون برای دستیابی به کنترل دستگاه یکپارچه و ارتباط دیجیتال کامل با لیزر، در سیستم کنترل ماشین ابزار ادغام شده است.



4) ماشین ابزار می تواند به طور مستقیم انواع حالت های کار لیزر را از طریق اتوبوس انتخاب کند.ترکیبی از پالس فوق العاده، پالس دروازه و موج پیوسته می تواند به طور دلخواه ترکیب شود تا نیازهای مختلف پردازش پیچیده را برآورده کند.

کارایی پارامتر
طول موج 10.6 میلی متر
توان خروجی نامی 1500 وات
حداکثر توان خروجی ≥1600W
پایداری توان خروجی ≤±2٪ پیوسته

محدوده قابل تنظیم توان خروجی موج پیوسته

حداکثر 20 وات
اندازه نقطه 18 میلی متر
حالت

TEM10*قطبش خطی 45 درجه به صفحه افقی

محدوده قابل تنظیم فرکانس پالس 0-1 کیلوهرتز
محدوده قابل تنظیم عرض پالس 100 us-CW
منبع تغذیه

AC 380V±5٪، 50Hz 3 فاز، زمین، 18KVA

آب خنک کننده

50 لیتر در دقیقه، 0.4-0.5 مگاپاسکال، 20 درجه سانتیگراد

حداقل دما باید بالاتر از نقطه شبنم باشد

ناخالصی های جامد: ≤50um

حداکثر سختی آب: 15 درجه (استاندارد آلمان)

دمای محیط 12 تا 30 ℃
رطوبت محیط ≤75٪
مصرف گاز

≤35NL/h خلوص:99.996٪

در صورت کاهش توان خروجی مصرف گاز کاهش می یابد

رابط کاری خارجی وضعیت کار لیزر و سیستم کنترل خارجی قدرت سیگنال سوئیچینگ دیجیتال
کنترل خارجی توان خروجی سیگنال آنالوگ 0-10 ولت
نشانگر همان مسیر نور آره
شیوه ی کار (CW)، (GatedPulse)



خدمات آموزشی و فنی:



گارانتی: 1 سال



در طول دوره گارانتی، اگر محصول قرارداد آسیب ببیند یا به دلیل فرآیندهای ساخت و مواد ما نتواند به طور معمول کار کند، تعمیر محصول قرارداد به صورت رایگان بر عهده ما خواهد بود.



اجزای اصلی HY-2512-S1000/1500/2200:



بخش اصلی دستگاه: یک ماشین ابزار و یک ژنراتور لیزری

تجهیزات جانبی:

یک چیلر لیزری،

مجموعه ای از فن ها و لوله های مکنده،

مجموعه ای از فیلترهای دقیق،

مجموعه ای از قاب های تنظیم لیزری دو بعدی،

مجموعه ای از سیستم های راهنمای نور خارجی،

یک مجموعه تنظیم کننده 75 کیلو وات و سایر لوازم جانبی کوچک



لیست اجزای کلید لیزری (TOP GRADE)

خیر نام سازنده کشور
  توربوپمپ بکر آلمان
  پمپ خلاء LEYBOLD آلمان
  صفحه انتهایی تنظیم حفره تشدید کننده ROFIN-SINAR Tech آلمان
  PLC DELTA/HITECH تایوان
  پنکه قفس سنجاب   آلمان
  پروب برق   وارد شده
  صفحه لمسی DELTA/HITECH تایوان
  لنز و آینه II-VI ایالات متحده آمریکا
  منبع تغذیه سوئیچینگ ROFIN-SINAR Tech آلمان

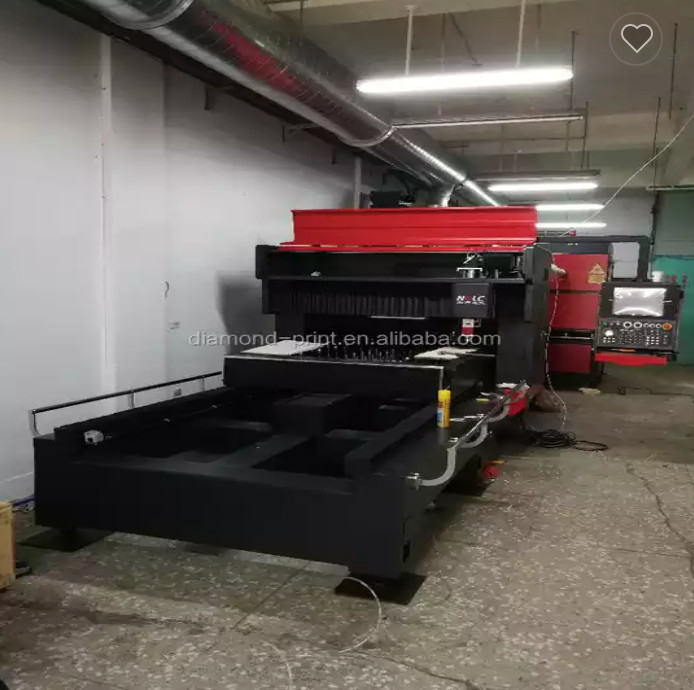

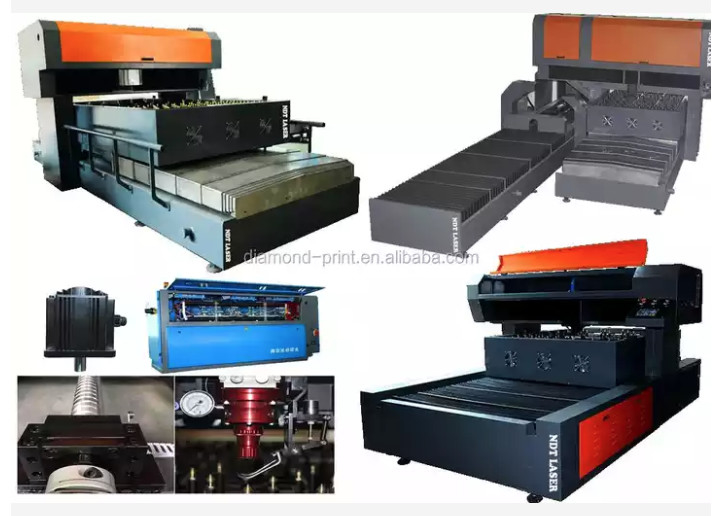

دستگاه برش لیزری ژنراتور جریان سریع برای ساخت دیبرد 0دستگاه برش لیزری ژنراتور جریان سریع برای ساخت دیبرد 1
